Hệ thống lập bản đồ tim 3D

Sự mô tả hệ thống

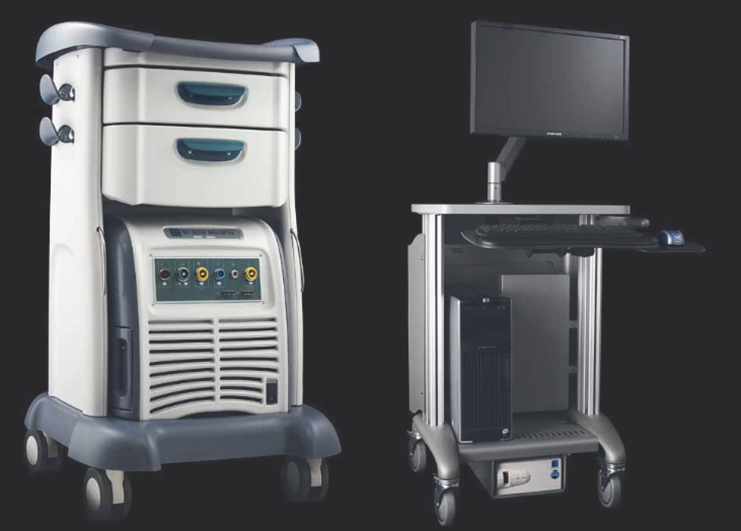

Hệ thống lập bản đồ tim chính xác EnSite là một hệ thống lập bản đồ và điều hướng ống thông có khả năng hiển thị vị trí ba chiều (3D) của các ống thông điện sinh lý thông thường và được kích hoạt bằng cảm biến, cũng như hiển thị hoạt động điện tim dưới dạng dấu vết dạng sóng và  dưới dạng bản đồ đẳng thế 3-D động của buồng tim.  Các bề mặt có đường viền của các bản đồ ba chiều này dựa trên giải phẫu buồng tim của chính bệnh nhân.

Thông số kỹ thuật

Thông số kỹ thuật của bộ khuếch đại EnSite TM

 Sự an toàn

 phân loại:        Classification Class II

                           Amplifier 100014514

 Sự rò rỉ:  Phù hợp với tiêu chuẩn IEC 60601-1

 Bảo vệ máy khử rung tim:    Phù hợp với tiêu chuẩn IEC 60601-2-27

                                                   Các bộ phận ứng dụng chống rung tim Loại CF, Loại BF

 Sự cách ly:                          > 4000 volt, > 5000 volt tăng

 Bảo vệ chống lại Bảo vệ chống lại sự xâm nhập của nước:  IPXO

 Nhận từ bệnh nhân

 ECG:  12 đạo trình

 ống thông: Giắc cắm an toàn cho bệnh nhân 2 mm

Chuổi EnSite: lắp ráp tùy chỉnh

Điện cực công nghệ điều hướng và trực quan hóa EnSite NavX: Lắp ráp tùy chỉnh

Hệ thống ghi âm: lắp ráp tùy chỉnh

Đầu vào từ các thiết bị khác

máy phát điện Ablation: lắp ráp tùy chỉnh

Thông số kỹ thuật xử lý tín hiệu

Tỷ lệ lấy mẫu:  2 KHz nominal

Độ phân giải:  24 bit

Đạt được độ chính xác:  2%

Độ lệch DC tín hiệu đầu vào:  +-  1500mV

Độ chính xác biên độ đầu vào:  Tuyệt đối 10%, kênh đến kênh 5%

 Hướng dẫn tín hiệu:  Tín hiệu 8.138 kHz đến tối đa bốn điện cực ống thông EP

Thông số kỹ thuật của Máy trạm Hiển thị (DWS)

Máy trạm:  PC CPU đa lõi, đồ họa PCI Express và đầu ghi DVD/CD

Màn hình hiển thị: Tham khảo tài liệu sản phẩm được cung cấp cùng với màn hình để biết các đặc điểm của đầu nối.

Thông số EnSite Precision Link, Sensor Enabled

 Sự an toàn

Phân loại:  Class II

Sự rò rỉ:  Phù hợp với tiêu chuẩn IEC 60601-1

Bảo vệ máy khử rung tim:  Tuân theo tiêu chuẩn IEC 60601-1Type CF, Type BF Các bộ phận ứng dụng chống rung cho máy khử rung tim

 Sự cách ly: Phù hợp với tiêu chuẩn IEC 60601-1

Bảo vệ chống lại sự xâm nhập của nước:  IPX1

Thông số kỹ thuật phần mềm

Hệ điều hành: Linux
