Máy Hút Dịch

Máy hút dịch áp lực thấp

Model: CONSTANT-1400



ƯU ĐIỂM:

An toàn – áp dụng nguyên tắc lưu lượng kế để đề phòng trục trặc do áp suất.

Êm ái – được trang bị máy bơm vận hành

Thật nhẹ nhàng hoạt động liên tục.

Dể dàng – các bộ phận nhiễm khuẩn có thể được

Làm sạch sẽ một cách dễ dàng, nhanh chóng.

Đạt tiểu chuẩn EMC – chống nhiễu điện từ

Trường cho các thiết bị điện khác trong bệnh viện

Chống ô nhiễm – Ngõ không khí vào máy bơm được gắn màng lọc chống nhiễm khuẩn.

Mực nước có thể điều chỉnh để cài đặt.

Áp lực hút, với tính năng dễ sử dụng, áp lực chính xác và an toàn

THÔNG SỐ KỸ THUẬT:

Điện nguồn: AC, 50-60 Hz.

Dòng điện tiêu thụ: 0,015A (tại 220V).

Tầm cài đặt áp lực hút: -3 đến -20cm H2O.

Công suất hút tối đa: 1,2 lít/phút và hay hơn nữa.

Dung tích bình chứa: 1.400ml, bằng nhựa polycarbonate.

Kích thước: (332 cao x 375 dài x 150 sâu)mm.

Trọng lượng: 3,15 kg.

Máy hút dịch sản phụ khoa

Model: CHS-EV

Hãng sản xuất: Elpis Medical

Xuất xứ: Hàn Quốc

Máy hút bụi dành cho sản phụ khoa CHS-EV Là loại máy hút dịch chuyên dụng sử dụng cho phòng mổ, phòng khám sản phụ khoa. Máy được thiết kế gọn nhẹ, di chuyển dễ dàng.

Tất cả các điểm trục được đặt đúng vị trí và được định hướng đúng cách, bao gồm cả họa tiết

THÔNG SỐ KỸ THUẬT:

• Là loại máy hút dịch chuyên dụng sử dụng cho phòng mổ, phòng khám sản phụ khoa.
• Máy được thiết kế gọn nhẹ, di chuyển dễ dàng.
• Sử dụng động cơ không dầu.
• Dung tích bình chứa: 1,000 ml và 2,000 ml.
• Số lượng bình chứa: 2 bình.
• Áp suất tối đa: 740 mm Hg. ± 10%.
• Là loại bơm hút dịch bằng chân không loại động cơ bơm không dầu.
• Motor một pha, công suất 2,5 kW.
• Tốc độ: 50 lít/phút ± 10 lít/phút.
• Bánh xe: 4 bánh xe, đường kính 2 inch.
• Kich thước máy: 410 x 340 x 840(H)mm
• Nguồn điện sử dụng: 220V; 50Hz.
• Công suất tiêu thụ: 350 W.
• Trọng lượng: 25 Kg.

MÁY HÚT DỊCH PHÒNG MỔ CHS-708

Model: CHS-708

Hãng sản xuất: Elpis Medical

Xuất xứ: Hàn Quốc

• Là loại máy hút dịch chạy điện liên tục.
• Máy được sử dụng rộng rãi cho các phòng mổ, phòng cấp cứu, hồi sức, phòng khám.
• Máy được thiết kế gọn nhẹ, di chuyển dễ dàng.
• Sử dụng động cơ không dầu.
• Số lượng bình chứa: 02 bình.

Tính năng và thông số kỹ thuật:

• Là loại máy hút dịch chạy điện liên tục.
• Máy được sử dụng rộng rãi cho các phòng mổ, phòng cấp cứu, hồi sức, phòng khám.
• Máy được thiết kế gọn nhẹ, di chuyển dễ dàng.
• Sử dụng động cơ không dầu.
• Số lượng bình chứa: 02 bình.
• Dung tích bình: 3000 ml.
• Áp suất tối đa: 740 mm Hg.
• Motor một pha, công suất 2,5 kW.
• Tốc độ: 50 lít/phút ± 10 lít/phút.
• Bánh xe: 4 bánh xe, đường kính 2 inch.
• Kích thước máy: 400 x 320 x 840 mm.
• Nguồn điện sử dụng: 220V; 50Hz.
• Công suất tiêu thụ: 350 W.
• Trọng lượng máy: 15 Kg.

Cấu hình tiêu chuẩn gồm:

• Máy chính kèm xe đẩy: 01 chiếc.
• Khay đựng dụng cụ (gắn phía trên máy chính): 01 chiếc.
• Bình đựng dung tich 3000 ml: 02 chiếc.
• Công tắc chân (Pedal): 01 chiếc.
• Dây điện nguồn: 01 chiếc.
• Dây Silicon: 01 chiếc.
• Cầu chì 10A: 02 chiếc.
• Tài liệu hướng dẫn sử dụng và bảo dưỡng: 01 bộ (Bản gốc và Bản dịch)
• Quy trình vận hành: 02 bộ

Máy hút dịch DF-770, HÃNG: DOCTOR'S FRIEND MEDICAL/ĐÀI LOAN

Mô tả:

Thiết bị hút di động cung cấp độ chân không cao đáng tin cậy cho nhiều ứng dụng khác nhau trong bệnh viện, phòng khám và cơ sở y tế.  DF-770 là thiết bị hút y tế thực sự sáng tạo và được thiết kế độc đáo, cung cấp các tiêu chuẩn mới về vệ sinh, dễ sử dụng và độ ồn thấp.

Đặc điểm:

 Vỏ ngoài được làm bằng nhựa ABS.

Dễ dàng vận chuyển do trọng lượng nhẹ và có tay cầm.

Thiết kế chai thu gom kiểu tích hợp giúp tiết kiệm diện tích hơn.

Bình thu gom PC có thể ngăn nhiệt độ cao và cũng có thể khử trùng được.

Bộ điều khiển nổi hình viên nang hoàn toàn có thể chống tràn dưới mọi góc độ.

Đường ống góc có thể dẫn chất lỏng vào trơn tru.

Thiết kế đơn giản nhằm nâng cao tính an toàn và vệ sinh

• Quạt được lắp ở phía sau máy giúp chống nóng.

Thông số kỹ thuật:

Tốc độ dòng chảy: 40 L / phút

Áp suất chân không:> 650 mmHg

Công suất: 1500 cc x 1 pc

Trọng lượng máy: 5,0 kg

Kích thước máy: L34 x W17 x H40 (cm)

Máy bơm hút dẫn lưu dạ dày-ngực DF-550 được thiết kế để cung cấp chức năng hút bằng cách xen kẽ sự giãn nở và co lại của không khí trong một xi lanh theo các khoảng thời gian đều đặn.
Thiết kế đơn giản để tăng cường an toàn và vệ sinh.

Những lợi ích

Vỏ ngoài được làm bằng nhựa ABS ép cũng có tay cầm.

Dễ vận chuyển nhờ trọng lượng nhẹ và bánh xe di chuyển 360° với phanh khóa.

Bộ hẹn giờ kỹ thuật số áp dụng thiết kế lập trình vi máy tính và màn hình lớn để dễ đọc và thao tác đơn giản, trong khi các điều khiển trạng thái rắn giúp đảm bảo lực hút nhẹ.

Đồng hồ đo áp suất có thể hiển thị rõ ràng số đọc thay thế áp kế nước nói chung.

Các chai bộ sưu tập PC được sử dụng một lần.







Đặc trưng

+ Máy có 2 chức năng là loại liên tục và ngắt quãng có hẹn giờ hỗ trợ người dùng chăm sóc hậu phẫu.

+ Bình chân không được làm bằng vật liệu chống va đập và được chia vạch với dung tích 1800 cc. (Chỉ sử dụng một lần)

+ Bánh xe di chuyển 360° có khóa phanh giúp di chuyển dễ dàng và trọng tâm thấp mang lại độ an toàn cao.

+ Bộ lọc có thể ngăn không cho máy bơm bị ô nhiễm và giúp kéo dài tuổi thọ của máy.

+ Thiết bị cầu chì kép được thiết kế để ngăn chặn sự mất ổn định hiện tại.

Thông số

Lưu lượng dòng chảy:   10L/phút

Áp lực chân không:   0-1000mmH2O

Dung tích:  1800 cc + 1800 cc

trọng lượng máy:   9,0 kg

kích thước máy:  L36 x W33 x H60 (cm)

Kích thước đóng gói:   L50 x W48 x H66 (cm)

 MÁY HÚT DỊCH ĐỂ BÀN

Model: DF 506K

Hãng sản xuất : DOCTOR’S FRIENDS Medical Instrument Co., Ltd – Đài Loan



Các đặc tính:

Máy hút dịch DF-506 series rất phù hợp cho việc sử dụng trong Bệnh viện, phòng khám, trung tâm chăm sóc sức khỏe trong ngày, các phòng khám thẩm mỹ, phòng khám nha khoa, các phòng phẫu thuật nhỏ, các bệnh viện thú y,...

Các tính năng kỹ thuật :

 Toàn bộ vỏ khung máy bên ngoài được phun phủ nhựa A.B.S

  Máy bơm hút chân không loại không dầu với độ ồn thấp, không cần châm dầu và bảo dưỡng dễ dàng.

 Trang bị quay xách trên nóc máy nhằm dể dàng di chuyển thiết bị (cơ động).

  Bình hút dịch loại trong được làm bằng nhựa PC. Nó có thể ngăn ngừa nhiệt độ cao và có thể được tiệt trùng trong nồi hấp autoclave.

 Bộ  phao  chống  tràn  dịch  được  lắp  đặt trong  bình chứa  sẽ  tự  động  ngừng  chức  năng  hút  khi  bình chứa dịch đã đầy.

  Bộ  lọc  khuẩn  được  lắp  đặt  giữa  2  ống  hút  nhằm phòng tránh sự nhiễm bẩn giữa các bộ phận.

  Trang  bị  1  quát  gió  làm  mát  sau  lưng  máy  nhằm tránh quá nhiệt cho thiết bị.

  Trang bị hộc chứa dây điện nguổn bên hông thiết bị nhằm giúp cất giữ dây điện  nguồn một cách gọn gàng.

  Trang  bị  sẳn  bàn  đạp  chân  điều  khiển.  Người  sử dụng có thể chọn cách sử dụng điều khiển bằng tay hoặc bằng chân.

  Tất cả các vật liệu đóng gói được làm bằng giấy tái chế nhằm bảo vệ môi trường.

Thông số kỹ thuật Môto bơm:

  Nguồn điện:   220 ~ 240 V, 50Hz

  Dòng điện:  3 A

  Tụ điện:  13 µF

  Số vòng quay:  1720 vòng/phút.

  Số cực:  4

  Môtơ bơm dạng Piston không dầu:   1/4 HP, 200W

  Lưu lượng trao đổi khí tối đa:   45 lít/phút

  Lực hút tối đa:    0 – 720 mmHg

  Trọng lượng Môto:  7.2 kg

  Có bộ phận bảo vệ quá nhiệt bằng Thermostat, tự động reset

Thông số kỹ thuật hệ thống

  Công suất tối đa:  200W, 1/4 HP

  Dãy lực hút làm việc:  0 – 720 mmHg

  Lưu lượng trao đổi khí tối đa:   45 lít/phút

  Dung tích bình chứa dịch  3 lít

  Trọng lượng tịnh / kèm bao bì:   10.8 kg / 13.5 kg

  Kích thước ngoài máy:  53 (sâu) x 26 (ngang) x 37 (cao) cm

  Kích thước đóng gói:   60 (sâu) x 35 (ngang) x 40 (cao) cm

Máy hút dịch New Askir 30 Proximity

Hãng sản xuất: CAMI

Nước sản xuất: Ý

Tính năng:

• NEW ASKIR 30 Proximity là máy hút dịch (hút đờm) loại để bàn dùng để hút các chất lỏng cơ thể (chất nhầy, đờm nhớt), miệng, mũi và hút dịch khí quản cho người lớn hoặc trẻ em. Rất thích hợp sử dụng với bệnh nhân phẫu thuật mở khí quản, các ứng dụng trong tiểu phẫu và điều trị chăm sóc sức khỏe sau phẫu thuật.
• New Askir 30 Proximity sử dụng cho các ứng dụng chăm sóc bệnh nhân ngoại trú và nội trú, chăm sóc người già và chăm sóc cá nhân và cả chăm sóc chuyên nghiệp với công suất hút mạnh mẽ lên đến 40 lít/phút.

Thông số kỹ thuật:

• Motor: Bơm pittông không dầu, không cần bảo dưỡng
• Cấp nguồn: 220-230V / 50-60Hz
• Chân không tối đa  (có thể điều chỉnh): -0.80Bar ;  -80kPa; -600mmHg
• Phân loại ISO 10079-1: Chân không cao (HIGH VACUUM)/ Lưu lượng cao (HIGH FLOW)
• Mã IP: IP21
• Tốc độ lưu thông khí tự do tối đa:  40 lít/phút
• Mức nhiễu ồn: 60,5 dBA
• Chu kỳ hoạt động: Liên tục
• Trọng lượng:  4.16 kg
• Kích thước: 35 x 21 x 18 cm

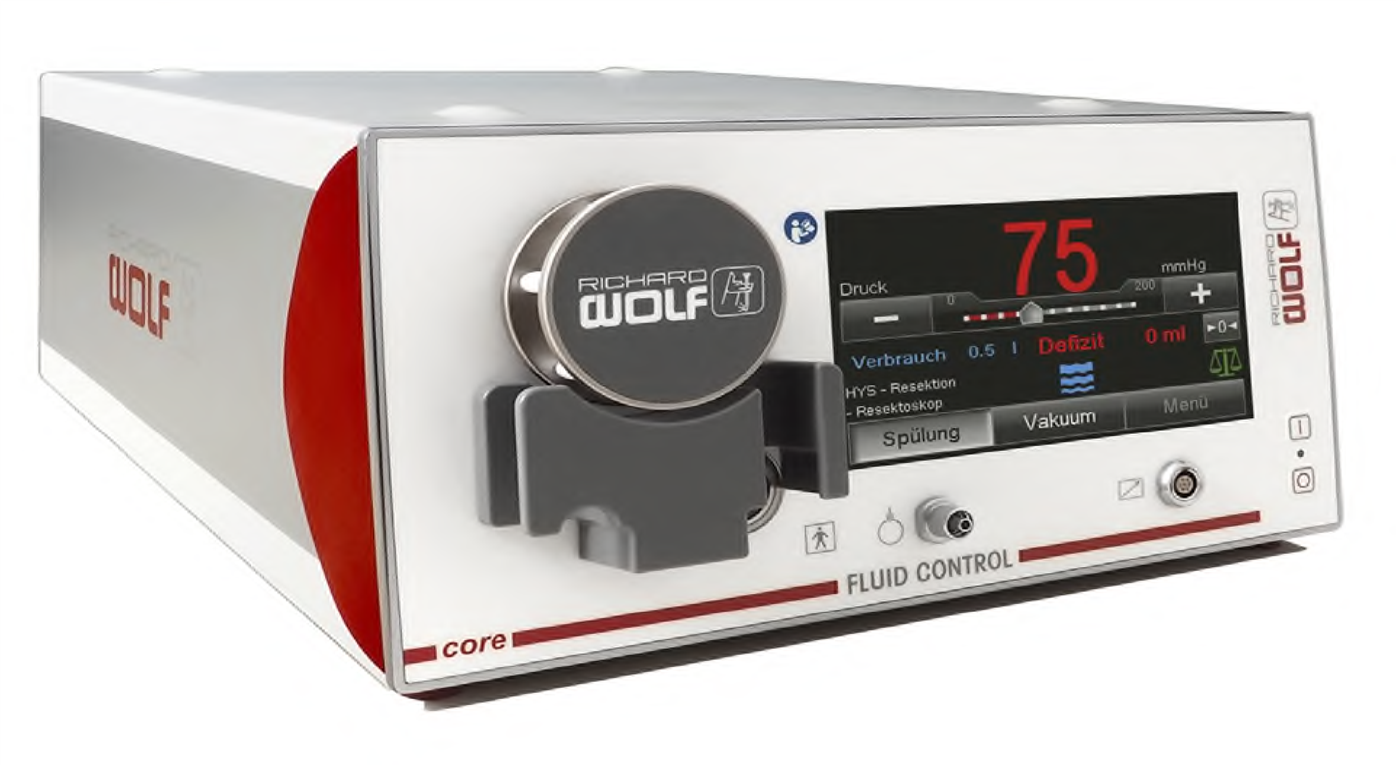

Máy bơm hút dịch đa năng

Fluid Control  2225



Sản phẩm FLUID CONTROL 2225 là một hệ thống quản lý dung dịch cung cấp các chức năng tưới cho ba lĩnh vực:

Nội soi buồng tử cung

Nội soi tiết niệu

Nội soi ổ bụng

Bản thân thiết bị không xâm lấn và được thiết kế để sử dụng ở những vùng không vô trùng. Nó bơm dung dịch y tế vô trùng qua một ống vô trùng. Những chất lỏng này được sử dụng để làm giãn nở và tưới vào các khoang cơ thể tương ứng để cung cấp không gian và cải thiện trường nhìn cho bác sĩ. Thiết bị có thể được sử dụng với môi trường không có dung dịch điện ly (ví dụ: glycine 1,5% hoặc sorbitol 3,0%) và với môi trường đẳng trương, chứa chất điện ly (ví dụ, nước muối 0,9% hoặc Ringer lactat). Máy được trang bị thêm chức năng hút chân không. Chức năng hút có thể được sử dụng để hút chất tiết. Thiết bị chỉ hoạt động với các bộ ống được ghi chú trong danh sách phụ kiện (xem chương 21 Danh sách phụ kiện). Mô-đun Cân bằng chất lỏng được yêu cầu để đo sự thiếu hụt chất lỏng. Mô-đun này bao gồm một xe đẩy thiết bị có tích hợp túi đựng và thang đo, xác định sự khác biệt về thể tích giữa chất lỏng tưới được đưa vào và chất tiết được thu thập.

Thiết bị có thể được vận hành ở lưu lượng định mức lên đến 1,8 l / phút khi được sử dụng trong các thủ thuật nội soi ổ bụng. Lưu lượng tối đa 800 ml / phút có thể đạt được trong nội soi buồng tử cung và nội soi tiết niệu. Trong các quy trình nội soi buồng tử cung, có thể chọn các giá trị áp suất lên đến 200 mmHg / 150 mmHg (thiết bị của Hoa Kỳ) - trong các quy trình nội soi tiết niệu, có thể chọn các giá trị áp suất lên đến 90 mmHg.

Khi được sử dụng trong quy trình nội soi, thiết bị hoạt động ở một giá trị áp suất đặt trước. Thiết bị hoạt động với phép đo áp suất hoàn toàn không tiếp xúc với môi chất tưới. Đo lường chắc chắn trước không tiếp xúc đạt được bằng cách tích hợp màng ngăn áp suất vào hệ thống ống. Màng áp suất truyền áp suất ống đến bộ phận điện tử của thiết bị thông qua cảm biến áp suất. Mạch điều khiển áp suất liên tục so sánh áp suất thực tế với áp suất định mức. Chức năng của thiết bị là duy trì áp suất định mức.

Mục đích sử dụng: FLUID CONTROL 2225 là một máy tưới và hút dịch được sử dụng để làm căng phẫu trường, tưới chất lỏng và hút. Kết hợp với mô-đun Cân bằng chất lỏng tùy chọn, FLUID CONTROL 2225 giám sát sự khác biệt về thể tích giữa chất lỏng được đưa vào bệnh nhân và chất lỏng thoát ra từ bệnh nhân. FLUID CON-TROL 2225 được thiết kế cho các lĩnh vực sau:

Nội soi buồng tử cung: làm căng tử cung, hút dịch tiết và theo dõi tình trạng thiếu dịch trong quá trình nội soi.

Nội soi tiết niệu: Tưới đường tiết niệu trên và dưới, làm căng phẫu trường, hút dịch tiết và theo dõi tình trạng thiếu dịch trong quá trình nội soi.

Nội soi ổ bụng: Tưới rửa các khoang cơ thể, hút dịch tiết trong quá trình nội soi









Bộ treo túi dịch có móc

Túi  chứa dịch tưới

Máy bơm

Khay đựng máy bơm

Cân đo túi dịch

Thùng chứa (Bemis, Medela, Serres, Abbott)

Canister scale

Giá đỡ thùng chứa

Bánh xe

Khoá bánh xe

Mặt sau của máy bơm với Mô-đun theo dõi dung dịch

Cáp nguồn

Ống dẫn cáp

Cáp kết nối với giao diện corenova

Cáp kết nối với Mô-đun theo dõi dung dịch

Giá treo túi dịch















Thông số kỹ thuật máy bơm



Loại		Irrigation pump for HYS, URO, LAP, 2225001 Irrigation pump for HYS, URO, LAP, 2225601 (U.S. device)
Thông tin nhà sản xuất		RICHARD WOLF GmbH Pforzheimer Straße 32 75438 Knittlingen, Germany www.richard-wolf.com info@richard-wolf.com
Phiên bản phần mềm		Sử dụng trường chức năng thông tin thiết bị để xem phiên bản phần mềm (xem chương 10.3 Menu Thông tin Thiết bị).
Dải điện áp nguồn (V)		100-240 V~
Dải tần số nguồn (Hz)		50/60 Hz
Cầu chì		T 3.15 AH, 250 V
Nguồn cấp trong		No
Công suất tiêu thụ		Current (A)	Power consumption (VA)
100 V/60 Hz		1.10 A	110 VA
240 V/50 Hz		0.50 A	120 VA
Lớp bảo vệ (I, II)		I
Application part(s) (Type B, Type BF, Type CF)		BF
Defibrillator protected application part(s)		NO
Housing protection type (IP code)		IP21
Classification according to Medical Device Directive 93/42/ EEC, [I, IIa, IIb, III]		IIb
Đáp ứng tiêu chuẩn (trong phiên bản hợp lệ tương ứng)		EN 60601-1/IEC 60601-1 EN 60601-1-2/IEC 60601-1-2
Điều kiện hoạt động:		+10 to +40 °C / +50 to +104 °F 30 to 75 % rel. humidity 70 to 106 kPa air pressure 3000 m max. altitude above sea level for device use
Sử dụng với khí mê cháy nổ		Thiết bị này không được thiết kế để sử dụng với khí gây mê dễ cháy (Class AP) hoặc khí gây mê dễ cháy với oxy (Class APG).
Điều kiện bảo quản:		-20 to +60 °C/-4 to +140 °F 10 to 90 % rel. humidity 70 to 106 kPa air pressure
Điều kiện vận chuyển		-20 to +60 °C/-4 to +140 °F 10 to 90 % rel. humidity 70 to 106 kPa air pressure
Độ ồn tối đa (dB)		< 80 dB(A) (với tín hiệu âm thanh)
Áp suất chân không tối đa		-60 kPa
Phạm vi điều chỉnh
	Dải lưu lượng danh định	Hysteroscopy: 800 ml/min (max. flow, not adjustable) Endourology: 10 - 800 ml/min (max. flow) Laparoscopy: 0.1 - 1.8 l/min (max. flow)
	Công suất hút	Maximum 2 l/min









Thông số kỹ thuật Mô-đun giám sát chất lỏng



Loại		Fluid Monitoring Modul, 2225023
Phiên bản phần mềm		Sử dụng trường chức năng thông tin thiết bị để xem phiên bản phần mềm (xem chương 10.3 Menu Thông tin Thiết bị).
Mức độ bảo vệ của vỏ (IP code)		IP21
Đáp ứng tiêu chuẩn (trong phiên bản hợp lệ tương ứng)		EN 60601-1/IEC 60601-1 EN 60601-1-2/IEC 60601-1-2
Điều kiện hoạt động		+10 to 104  °C / +50 to +104 °F 30 to 75 % rel. humidity 70 to 106 kPa air pressure 3000 m max. altitude above sea level for device use
Điều kiện bảo quản		-20 to +60 °C/-4 to +140 °F 10 to 90 % rel. humidity 70 to 106 kPa air pressure
Điều kiện vận chuyển		-20 to +60 °C/-4 to +140 °F 10 to 90 % rel. humidity 70 to 106 kPa air pressure
Tải trọng tối đa của thùng cân		16 kg/35.3 lbs, 4 containers with 3 l each
Tải trọng tối đa của túi cân		23 kg/50.7 lbs, 4 bags with 5 l each
Trọng lượng		15.4 kg
Kích thước phủ bì		618 mm x 1064 mm x 618 mm
Giao diện/cổng
	Tín hiệu đầu vào/ đầu ra	1x data connection (flanged female/round socket with 5 pins) for connection to pump.

Thông số kỹ thuật bàn đạp chân



Loại	Foot switch 2204901
Dải điện áp chính	Max. 24 V
Công suất tiêu thụ	Current (A)
	Max. 0.1 A
Mức độ bảo vệ của vỏ (IP code)	IPX8
Đầu cắm/kết nối	7-pin circular connector
Phân loại theo Chỉ thị Thiết bị Y tế 93/42 / EEC, [I, IIa, IIb, III]	I
Đáp ứng tiêu chuẩn (trong phiên bản hợp lệ tương ứng)	EN 60601-1/IEC 60601-1
Trọng lượng	300 g/0.66 lbs
Kích thước phủ bì	66 mm x 27 mm x 91 mm
Điều kiện hoạt động	+10 to +40 °C/+50 to +104 °F 30 to 75 % rel. humidity, non-condensing 70 to 106 kPa air pressure
Điều kiện bảo quản	-40 to +70 °C/-40 to +158 °F <95 % rel. humidity, non-condensing 70 to 106 kPa air pressure
Điều kiện vận chuyển	-40 to +70 °C/-40 to +158 °F <95 % rel. humidity, non-condensing 70 to 106 kPa air pressure
Chiều dài cáp	4.5 m/14 feet 9 inches
